交流电机的前世与今生的历程说明

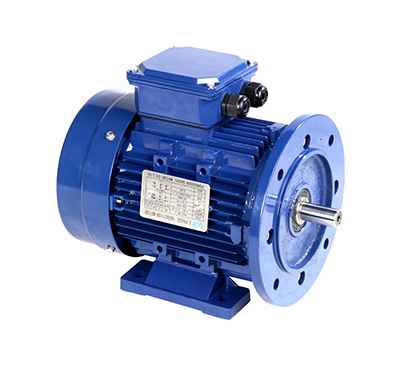

  由于交流电力系统的巨大发展，交流电机已成为最常用的电机。
交流电机与直流电机相比，由于没有换向器（见直流电机的换向），因此结构简单，制造方便，比较牢固，容易做成高转速、高电压、大电流、大容量的电机。交流电机功率的覆盖范围很大，从几瓦到几十万千瓦、甚至上百万千瓦。20世纪80年代初，最大的汽轮发电机已达150万千瓦。交流电机按其功能通常分为交流发电机、交流电动机和同步调相机几大类。由于电机工作状态的可逆性(见电机),同一台电机既可作发电机又可作电动机。把电机分为发电机与电动机并不很确切，只是有些电机主要作发电机运行，有些电机主要作电动机运行。


  流电机按品种分有同步电机、异步电机两大类。同步电机转子的转速ns与旋转磁场的转速相同，称为同步转速。ns与所接交流电的频率 (f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，
电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同


步转速为1500转/分，余类推。异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。因此,交流电机


的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。


  所以70年代以前，在要求调速的场合，多用直流电机。随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。
交流电机一般采用三相制，因为三相交流电机与单相电机相比，无论在性能指标，原材料利用和价格等方面均有明显的优越性。同样功率的


三相电机比单相电机体积小，重量轻，价格低。三相电动机有自起动能力。单相电机没有起动转矩，为解决起动问题，需采取一些特殊的措施(见单相异步电动机
)。单相电机的转矩是脉动的，噪声也比较大，但所需的电源比较简单，特别是在家庭中使用十分方便。因此


小型家用电机和仪用电机多采用单相电机。


目前较常用的交流电动机有两种：


1、三相异步电动机。


2、单相交流电动机。第一种多用在工业上，而第二种多用在民用电器上。


一、三相异步电动机的旋转原理 三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，三相异步电动机的定子绕组就是用来产生旋转磁场的。我们知道，但相电源相与相之间的电压在相位上是相差120度的，三相异步电动机定子中的三个绕组在空间方位上也互差


120度，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，其产生的过程如图1所示。图中分四个时刻来描述旋转磁场的产生过程。电流每变化一个周期，旋转磁场在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。旋转磁场的转速


为：n=60f/P 式中f为电源频率、P是磁场的磁极对数、n的单位是：每分钟转数。根据此式我们知道，电动机的转速与磁极数和使用电源的频率有关，为此，控制交流电动机的转速有两种方法：1、改变磁极法；2、变频法。以往多用第一种方法，现在则利用变频技术实现


对交流电动机的无级变速控制。 观察图1还可发现，旋转磁场的旋转方向与绕组中电流的相序有关。相序A、B、C顺时针排列，磁场顺时针方向旋转，若把三根电源线中的任意两根对调，例如将B相电流通入C相绕组中，C相电流通入B相绕组中，则相序变为：C、B、A，则


磁场必然逆时针方向旋转。利用这一特性我们可很方便地改变三相电动机的旋转方向。 定子绕组产生旋转磁场后，转子导条（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋


转磁场方向以n1的转速旋转起来。一般情况下，电动机的实际转速n1低于旋转磁场的转速n。因为假设n=n1，则转子导条与旋转磁场就没有相对运动，就不会切割磁力线，也就不会产生电磁转矩，所以转子的转速n1必然小于n。为此我们称三相电动机为异步电动机。


二、单相交流电动机的旋转原理 单相交流电动机只有一个绕组，转子是鼠笼式的。当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变


脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与


顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。




  要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差


90度的绕组，将会在空间上产生（两相）旋转磁场，如图2所示。在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成


短时工作方式。但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。 在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式


的，有两极和四极两种。每个磁极在1/3--1/4全极面处开有小槽，如图3所示，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的


极性依次按N、S、N、S排列。当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当，从而产生旋转


磁场使电动机转动起来。
